Doppelscheren-Hebebühne für spezielle Einsatzfälle

Hebebühnen mit Doppelschere werden für besondere Einsatzfälle angeboten in zwei Ausprägungen angeboten. Dabei sind die Scheren-Pakete endweder horizontal neben einander angeordnet oder vertikal über einander.

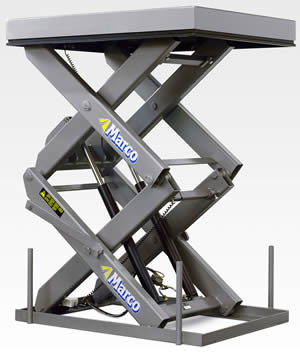

Hubtische mit Vertikal-Doppelschere

Der Hubtisch mit vertikal über einander angeordneten Scheren ist für besonders hohe Nutzhübe ausgelegt. Geräte dieser Bauform verfügen in der Regel über eine größere Bauhöhe, da in dieser mehrere Scherenpakete Platz finden müssen. Daher bietet sich für Hubtische diesen Typs vielfach eine Grubeninstallation an.

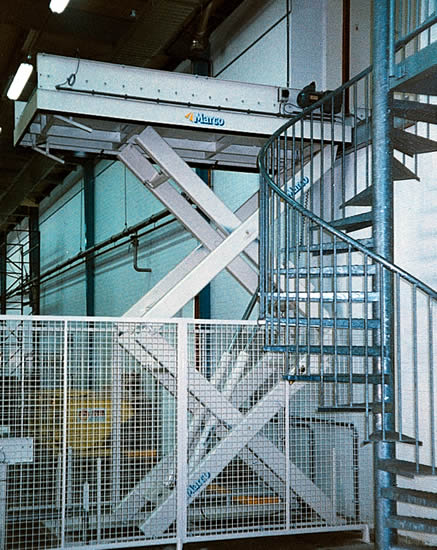

Typischer Einsatzfall für Hubtische mit Doppelschere sind Lastanaufzüge und Transport-Situationen, in denen komplette Stockwerke überbrückt werden müssen. Gängige Zusatz-Optionen sind Verriegelungs-Bolzen zur Arretierung der Hubtischplattform während der Überfahrt mit dem Hubwagen und Ähnlichem. Wenn die Hebebühne in einem Schacht eingesetzt wird, bieten sich seitliche Rollen zur Abstützung der Hubtischplattform im Schacht an.

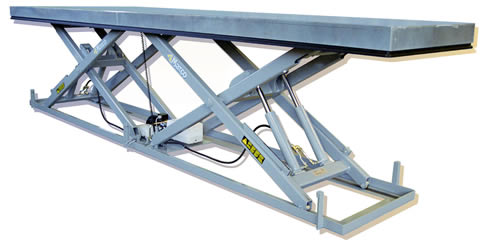

Hubtische mit Horizontal-Doppelschere

Die Hebebühne mit horizontal nebeneinander angeordneten Scherenpaketen ermöglicht besonders große Plattformen. Bei dieser Bauform sollten zentrale Hydraulik-Aggregate eingesetzt werden, damit der Gleichlauf aller Scherenpakete gewährleistet wird. Alternativ können spezielle Verteilungs-Techniken für einen gleichmäßigen Hydraulik-Druck eingesetzt werden. Zentrale Hydraulik-Aggregate erfordern häufig eine externe Installation des Aggregates, da der verbunden Öltank größer ist und ggf. stärkere Motore zum Einsatz kommen.

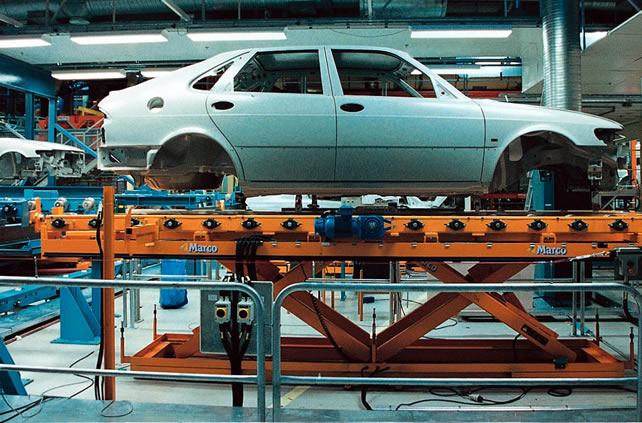

Diese Hubtische eignen sich besonders gut für die Integration in automatische Förderanlagen oder die Kombination mit Stetigförderern. Sofern die Belastung (z.B. beim Beladen) exzentrisch auftrifft, sollten Kippschutz-Vorrichtungen vorgesehen werden, damit die Hubtisch-Plattform ausreichend stabilisiert ist.
